《燃气用具连接用金属包覆软管》

--GB 44017—2024--

01范 围

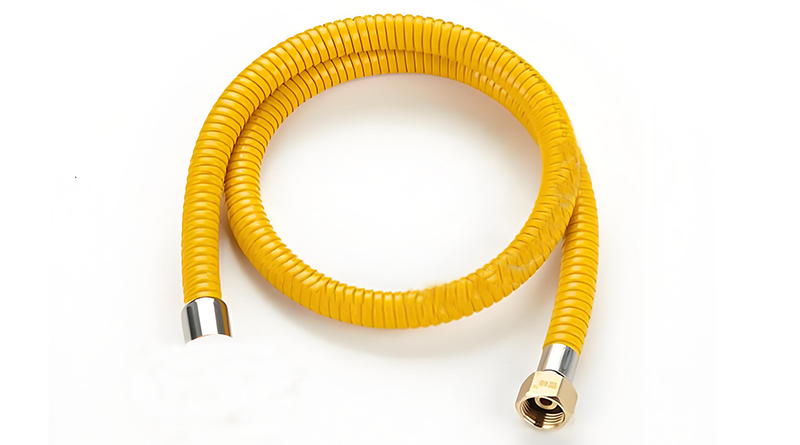

● 金属包覆软管作为燃气用具连接的重要部件，其内外层材料的选择和制作工艺对软管的安全性能至关重要。新标准对规格和型号，材料、外观、结构与尺寸，性能要求，试验方法，检验规则，标志和安装使用说明书，包装、运输和贮存等进行了全面规范，确保软管在使用过程中始终保持安全可靠。

● 新标准适用于输送介质为城镇燃气、公称尺寸不大于DN15、最大工作压力为0.01MPa、使用环境温度为-10℃~70℃的室内燃气管道或瓶装液化石油气调压器出口与用户燃气燃烧器具连接用金属包覆软管。

● 该标准不适用于输送介质含二甲醚的连接用金属包覆软管。

02规 格

● 包覆管按公称尺寸分为DN10、DN15。

03型 号

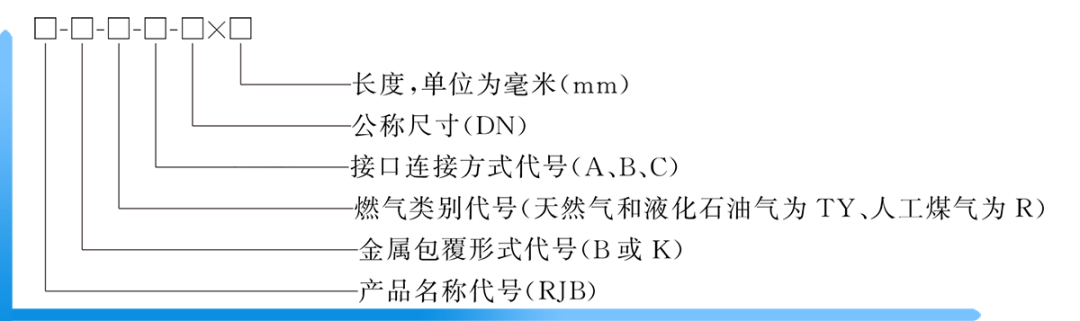

● 包覆管型号按如下规则编制:

● 示例:一端为螺纹连接接口、另一端为喉箍锁紧插入式连接接口、公称尺寸为DN10、长1000mm、用于天然气燃烧器具连接用的编织管，型号标记为：RJB-B-TY-B-10x1000

04标 志

● 9.1.1 包覆管被覆层和接头上的标志应清晰、可辨，且标志信息符合下列规定。

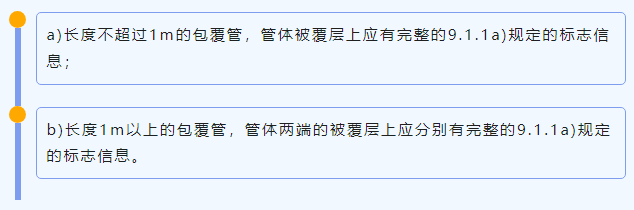

● 9.1.2 包覆管被覆层上标志信息的完整性符合下列规定:

安 装 使 用 说 明 书

● 包覆管的安装使用说明书中应使用规范汉字编写，且至少包括本文件编号、包覆管结构、使用条件、紧固件的使用方法、安装要求以及注意事项相关内容。
