发布时间：2024-08-27
《电磁式燃气紧急切断阀》
-GB 44016—2024-
01、范 围
● 紧急切断阀是燃气系统中的重要安全装置，能在紧急情况下迅速切断燃气供应。新标准界定了电磁式燃气紧急切断阀的术语和定义，规定了分类和型号、材料和结构、要求，描述了相应的试验方法，并明确了检验规则、标志和使用说明书、包装、运输和贮存等要求。
● 该标准对电磁式燃气紧急切断阀的灵敏度、可靠性等关键指标进行了严格规定。
● 该标准适用于最高工作压力不大于0.4 MPa，公称尺寸不大于DN300，安装在输送介质为天然气、液化石油气（含液化石油气混空气）、人工煤气的燃气用户管道上的电磁式燃气紧急切断阀。
02、分 类
● 切断阀的分类方式、类别及代号，见下表：
03、型 号

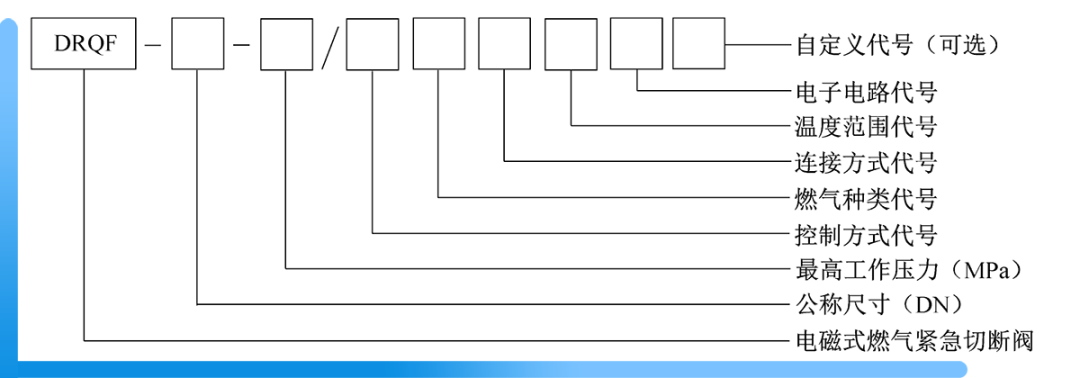

● 切断阀的型号编制应按以下格式：
● 注1：自定义代号可是汉语拼音字，也可是数字或字母混编。
● 注2：自定义代号可标示其他功能代号、改进代号等有关内容。
● 示例1：DRQF-100-0.4/BTFDE表示公称尺寸为DN100、最高工作压力为0.4MPa、保持式常闭、燃气种类为天然气、法兰连接、低温、有电子元器件的电磁式燃气紧急切断阀。
● 示例2：DRQF-15-0.01/KYLN表示公称尺寸为DN15、最高工作压力为0.01MPa、保持式�？⑷计掷辔夯推�、螺纹连接、常温、无电子元器件的电磁式燃气紧急切断阀。
04、标 志
● 9.1.1 铭牌标志
a)产品名称和型号；b)公称尺寸；c)防爆“Ex”标志、防爆型式和等级;d)防爆合格证号；e)额定电压、频率和功率；f)IP防护等级；g)最高工作压力；h)工作介质；i)产品编号；j)生产日期；k)制造厂名称和商标。
● 9.1.2 警告标志
切断阀警告标志的设置,应符合GB(/T)3836(所有部分)中的相关规定。
● 9.1.3 阀体标志
9.1.3.1 燃气流动方向应在阀体上用箭头永久性标注。
9.1.3.2 阀体上应按GB/T 12220和JB/T 106标识出DN、炉(批)号、材料牌号标志，阀体过小不易铸造(压铸、锻造)上述标志时，允许用压印或附加标牌的方式表示。当采用法兰连接阀时，法兰应标注公称压力。
05、使 用 说 明 书

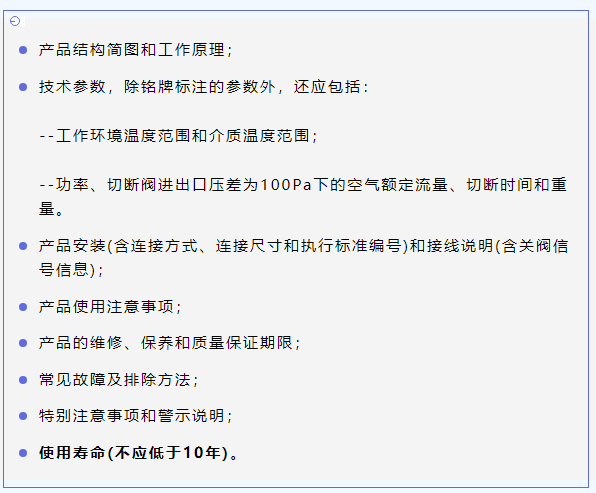

● 产品出厂时应附有产品使用说明书，其内容应至少包括。
